Hey hat mir mal einer ein Schaltplan einer Boschzündung oder noch fast lieber ein Blid auf dem gut ersichtlich ist was wie zusammen gehört ? Und darg man den Unterbrecher wegen unsauberer abnützung schleifen am ende mit 400 oder ist dann der Kontakt zu schlecht?

[Puch Velux]

Abschleifen darfst du. Ich könnte morgen ein Bild von einer machen, was musst du den sehen? Den oberteil der Grundplatte mit wo welche Kabel hingehen?

[hoemknoebi]

Ja muss einfach schauen wie verkabeln möchte es eigentlich noch heute machen aber danke trotzdem und Löten sollte muss ich vielleicht auch noch hat da wer ne gute anleitung?

[sachsrider97]

Also ich schleife nie Unterbrecher. Die dünne Wolfram schicht die da auf den Kontakten ist, ist schnell abgeschliffen da die neuen wirklich fast nichts drauf haben. Bei den alten kann mans machen, bei den neueren empfehle ichs nicht. Habe selber genug erfahrungen damit gemacht. Nur so mein Tipp

[addy33]

Ja da ist wogl kleine aber feine unterschied von abschleifen zu anschleifen.... man muss nur ev. Oxidatiinen oder verrussungen weg kriegen...

[hoemknoebi]

Könnte mir jetzt jemand n Bild schiken und ja ich wollte halt nur die ungleichmässig abgenutzten Stellen eben schleifen um wieder schön die Distanz der Beiden Kontakte zu messen aer habe jetzt einen anderen Unterbrecher genommen den der gebrauchte scheint sowieso nicht zu passem.

[Puch Velux]

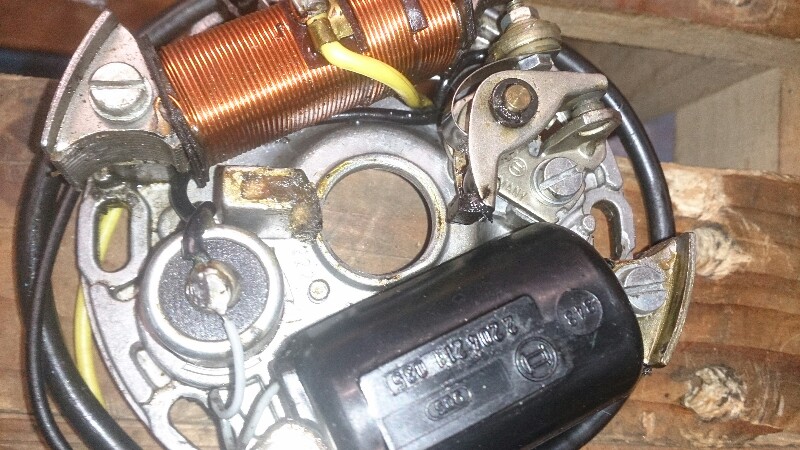

Hier hast du eins:


Das Graue von der Zündspule kommt auf den Kondensator, das Schwarze vom Unterbrecher auf den Kondensator.
Dann hat es noch das Schwarze zum abstellen, in meinem fall ist es zusammen mit dem anderen schwarzen Kabel am Unterbrecher festgemacht, jedoch kann man es auch am Kondensator anschliessen.
Das Gelbe ist nirgends verbunden, das wird dann später ausserhalb vom Motor an die Licht Verkabelung angeschlossen.

[hoemknoebi]

Hey mercy viel mal mein grösstes problem war das man das abstellkabel offenbar am kondensatur oder am unterbrecher befestigen kann aber jetzt ist ja alles klar

[hoemknoebi]

Hey zusammen

Mofa läuft jetzt übrigens wieder und s ist alles wieder okay thx an alle die mir geholfen haben.
